Solidworks绘制垫板草图实例，通过动手操作让你快速掌握草图绘制
Solidworks绘制垫板草图实例，通过动手操作让你快速掌握草图绘制
本文主要介绍通过Solidworks中的矩形、圆、绘制圆角等命令和工具绘制垫板草图（如图所示），让大家掌握草图绘制的技巧。
垫板草图绘制步骤：
1、打开“Solidworks”软件，点击“文件-->新建“，新建一个零件。

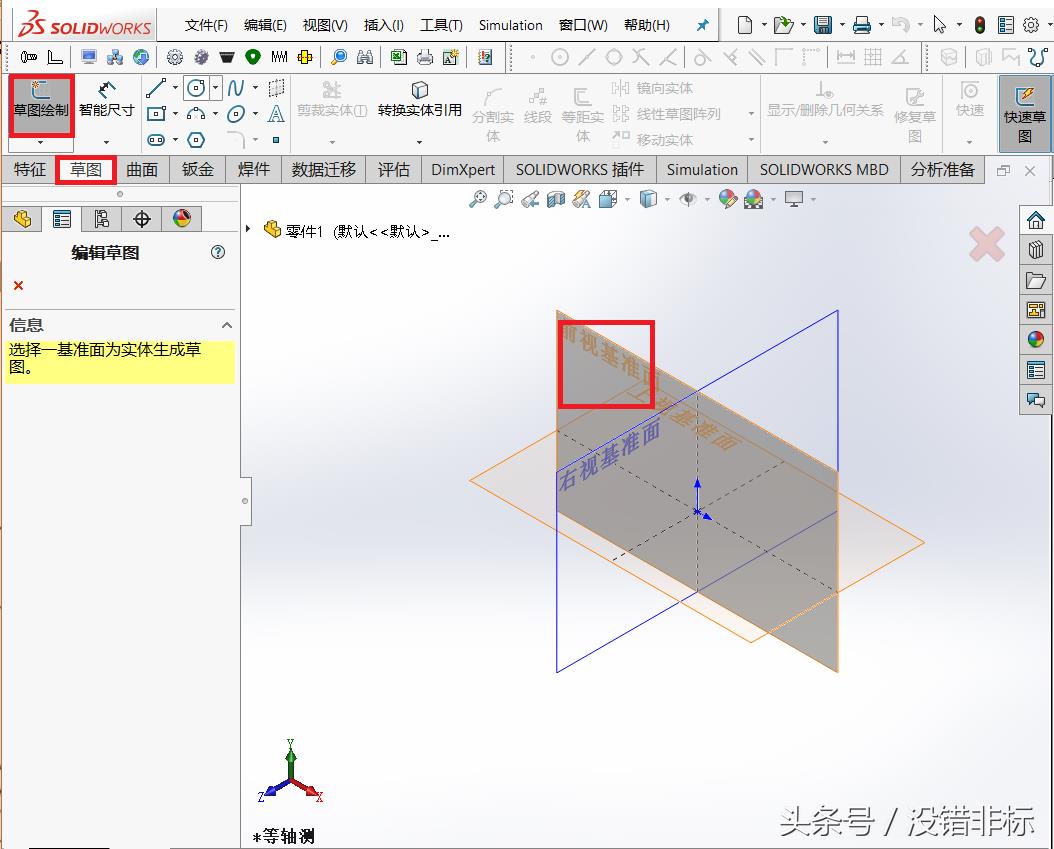

2、单击”草图“工具栏中的”草图绘制“命令按钮，选择前视基准面为草图绘制平面，如图所示。

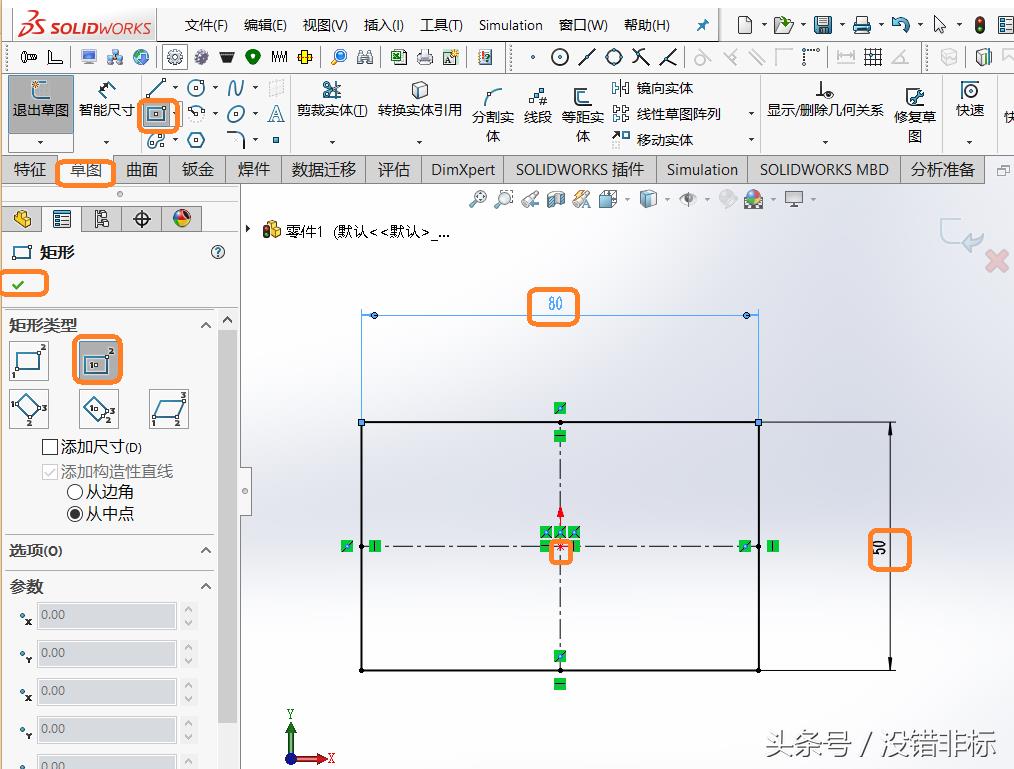

3、单击”草图“工具栏中的”中心矩形命令，选择坐标原点，绘制如图所示的矩形。

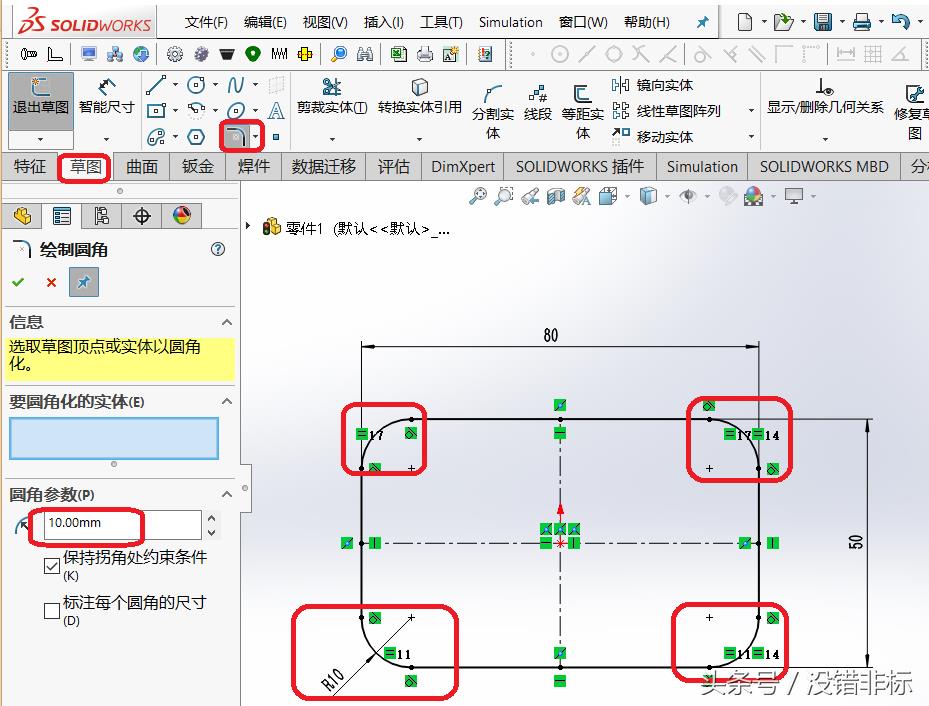

4、单击”草图“工具”栏中的“绘制圆角”命令按钮，绘制如图所示的四个圆角。

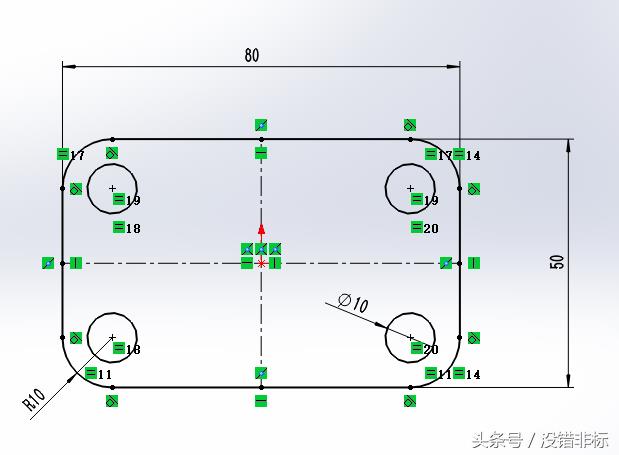

5、绘制和步骤4圆角同心的圆。点击“圆”命令按钮，绘制如图所示的四个圆。

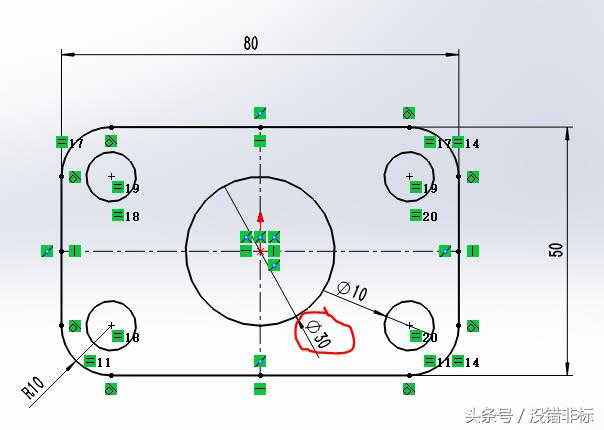

6、以坐标原点为中心，绘制如图所示直径为30mm的圆。

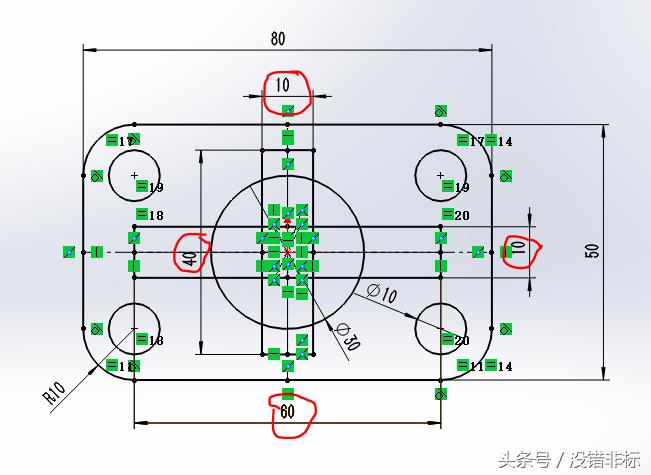

7、绘制如图所示的两个矩形（单击”草图“工具栏中的”中心矩形命令，选择坐标原点绘制）

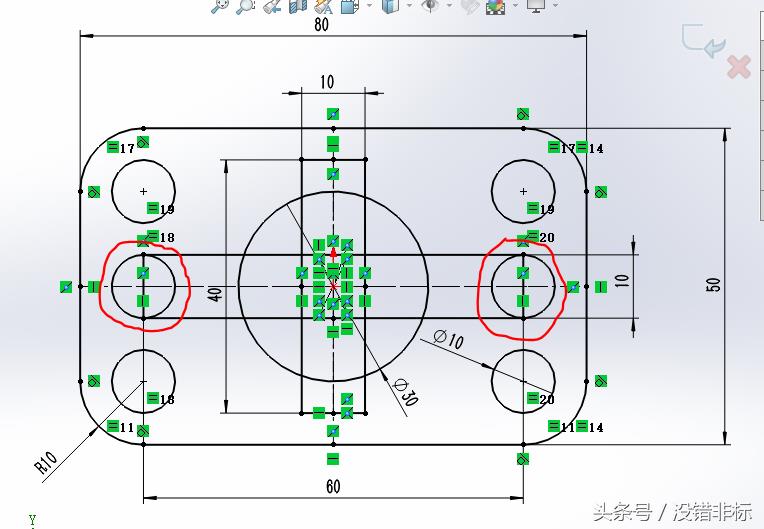

8、绘制如图所示两个圆。

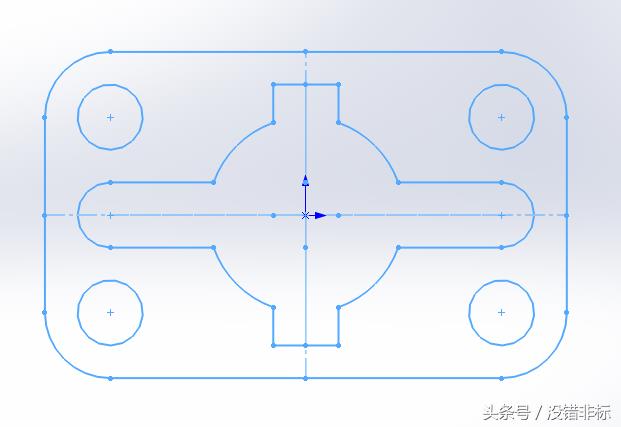

9、整理修剪草图，整理后如图所示。（点击”剪裁实体“，选择”强劲剪裁“，并选择要修剪的线条即可）
最后，给大家说几句绘图方面的知识，本实例是上下，左右完全对称的，也可以绘制四分之一草图然后通过镜像实体命令，同样可以绘制出垫板草图，还有大家还可以从内向外绘制，只要最终绘制出草图即可，不过实际工作中还是要根据设计意图绘制。
